洛达应用层开发教程系列5-程序下载

  1. 首先得到烧录工具，是一个免安装的工具，打开即用。

    • 那么它在哪里呢？

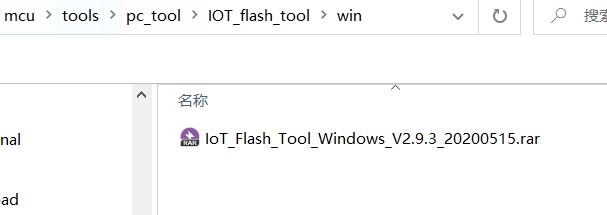

    就在我们的软件包里面，大家还记得我在第二节介绍的包结构中，有介绍MCU包的文件夹结构，MCU包的根目录下有一个tool文件夹，放了我们需要的各种工具，那么我们需要的烧录工具包也在其中。

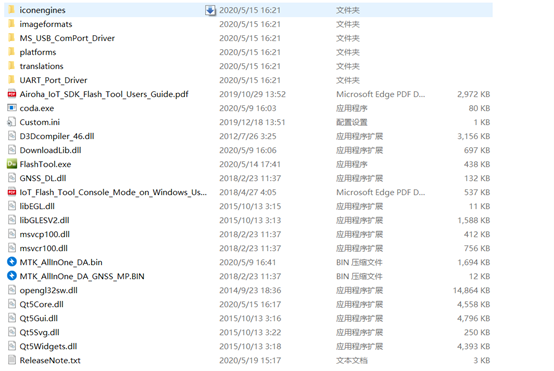

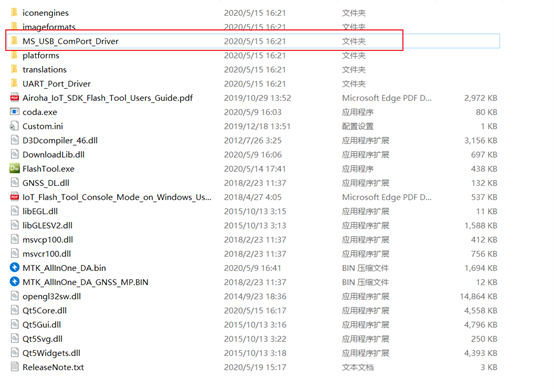

  2. 解压，得到如下文件夹

  3. 在win上安装驱动程序

    双击进入文件夹

    点击exe文件，下载

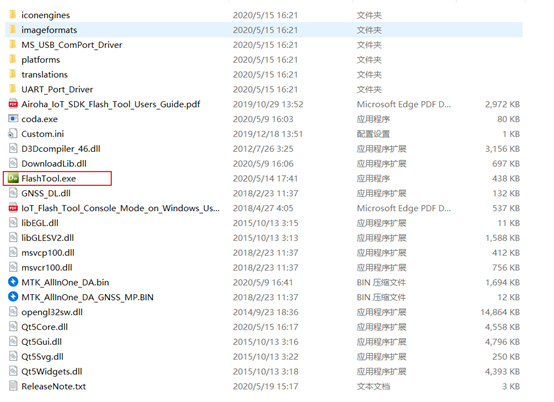

  4. 打开烧录工具

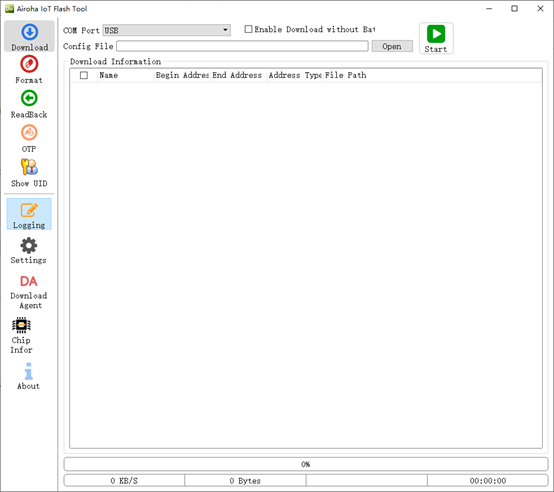

  5. 得到如下界面

  6. 首先判断驱动是否安装成功，插上USB或者串口转换板，看是否搜索得到，如果搜索到了说明驱动安装成功，如果搜索不到，尝试重新安装驱动

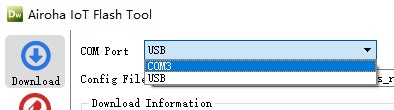

    com端口选择

    这也就意味着，我们可以使用USB下载，也可以使用串口下载，看自己的资源，USB一般都用，并且速度基本是串口的一倍，推荐使用USB

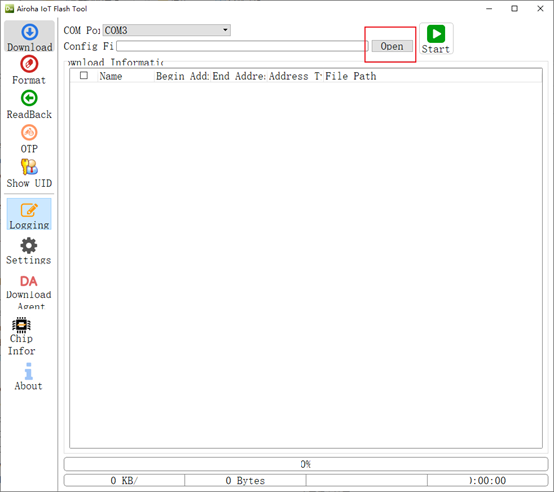

  7. 选择烧录文件，点击Open

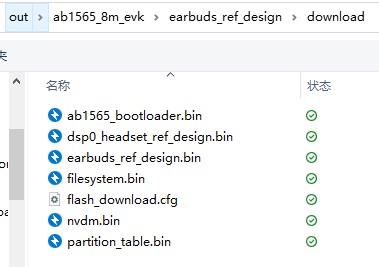

  8. 导航到烧录文件，那么烧录文件在哪里呢，就在我们上一节介绍的软件包根目录下的out文件夹里面

    然后点击.cfg文件，工具会帮我自动加载需要的烧录文件

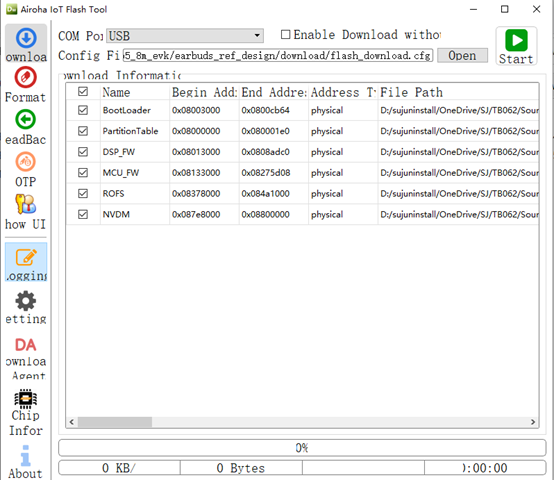

  9. 选择之后flash工具界面

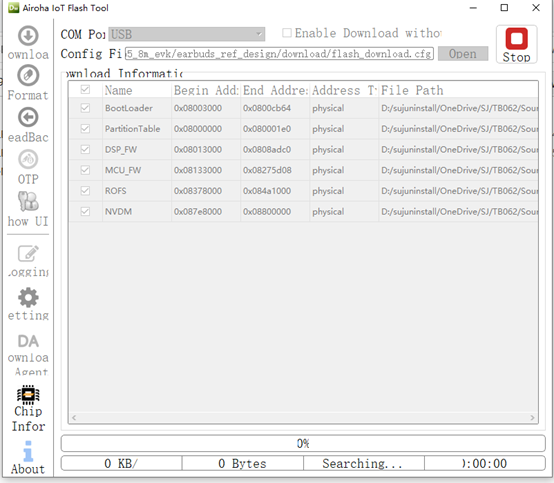

  10. 点击start

    点击start

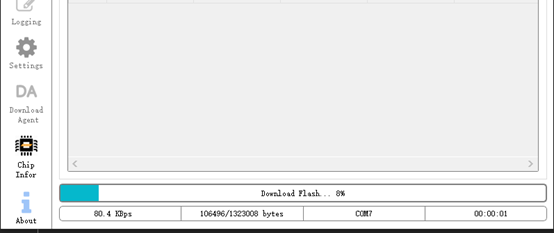

  11. 在第六步我们已经连接上我们的开发板，我使用的是洛达官方的开发板，然后点击开发板上的RESET按钮，程序开始下载

    程序开始下载

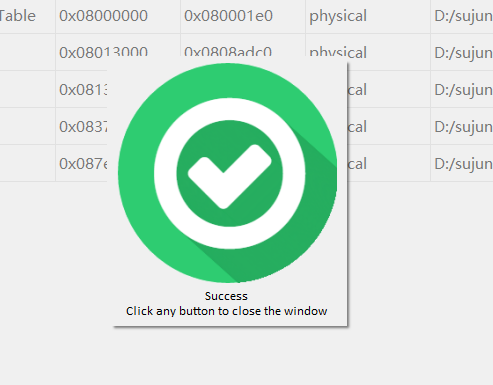

  12. 下载成功，会出现如下图案，点击关闭即可

    下载成功
