洛达应用层开发教程系列15-LED配置1

其实对于应用层开发来说，三个比较重要的就是按键，提示音，LED，前面几节我们已经讲了按键，提示音，今天把LED讲解完了之后，我们对于洛达的基本开发就完成了，更多细节的东西，就需要根据项目的不同，去添加修改了

  1. 首先打开config tool工具，我们之前学习过的学习过的，得到如下界面：

    config工具选择文件后的界面

  2. 然后点击LED，就会出现配置LED的界面

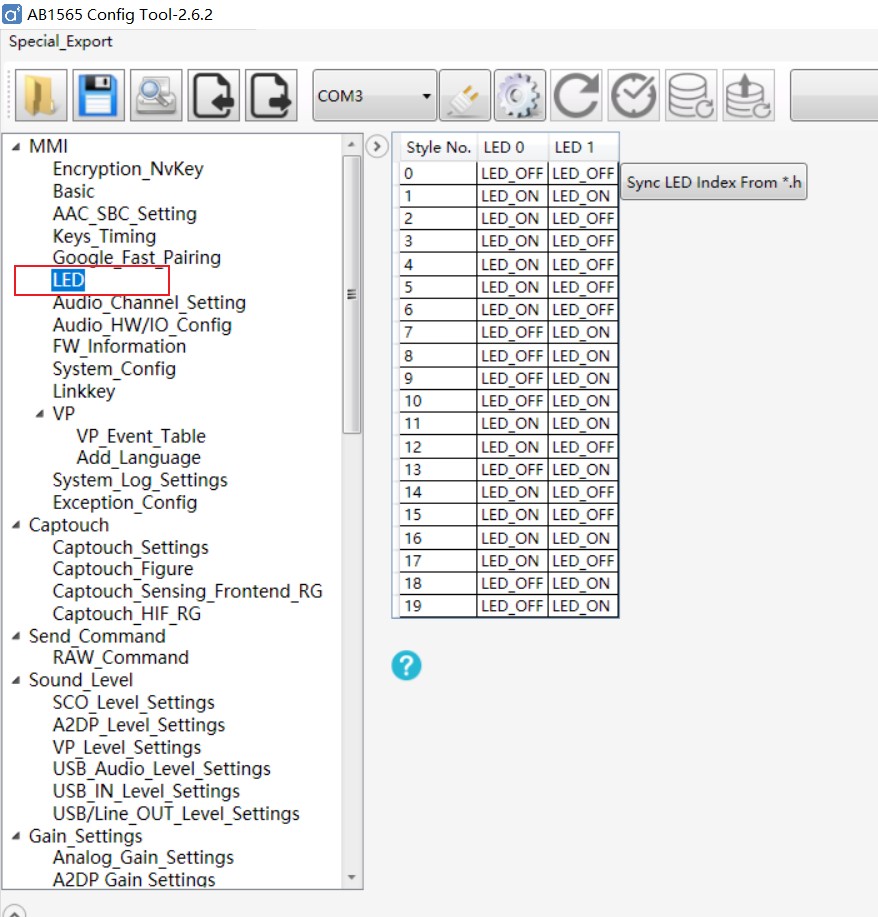

    configLED配置界面

  3. 上图，我们发现只有索引，但是没有索引的具体名字，没法正常对应，这是跟提示音操作一样，我们要找到对应的索引文件，我们点击Sync LED Index From *.h按钮，去选择索引文件，和提示音的索引文件在同一个文件夹

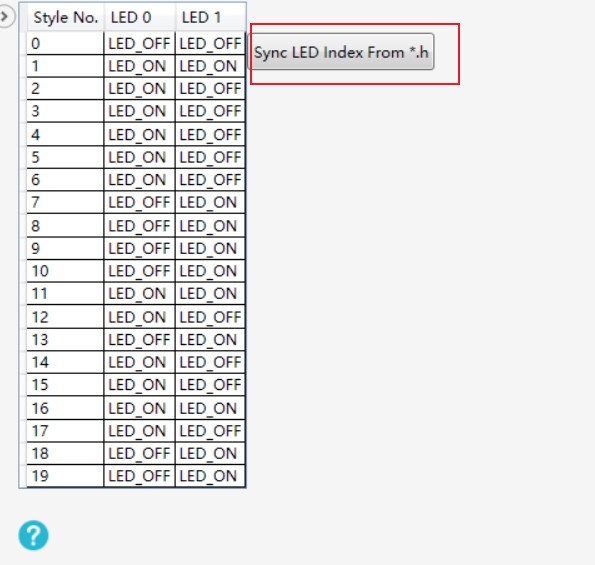

    configLED同步索引文件按钮

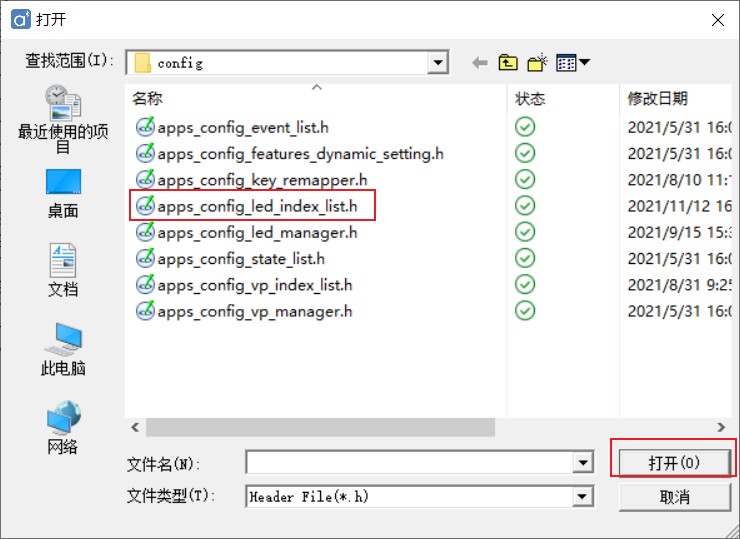

    configLED选择索引文件

  4. 当上面选择相应的文件之后，就会得到如下界面

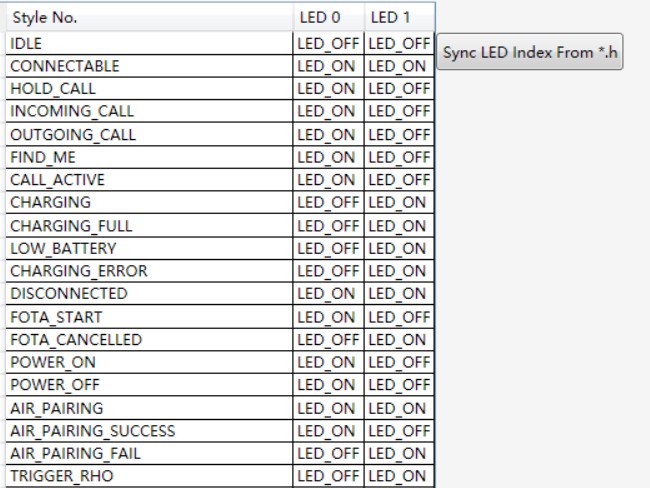

    configLED选择索引文件之后的界面

  5. 这样我们只要根据我们的事件，配置我们的LED，默认支持两个LED，对应开发板，LED0是红灯，LED1是蓝灯，具体参考原理图。

    我们以IDLE为例进行简介，首先双击IDLE行，会弹出相应的配置窗口

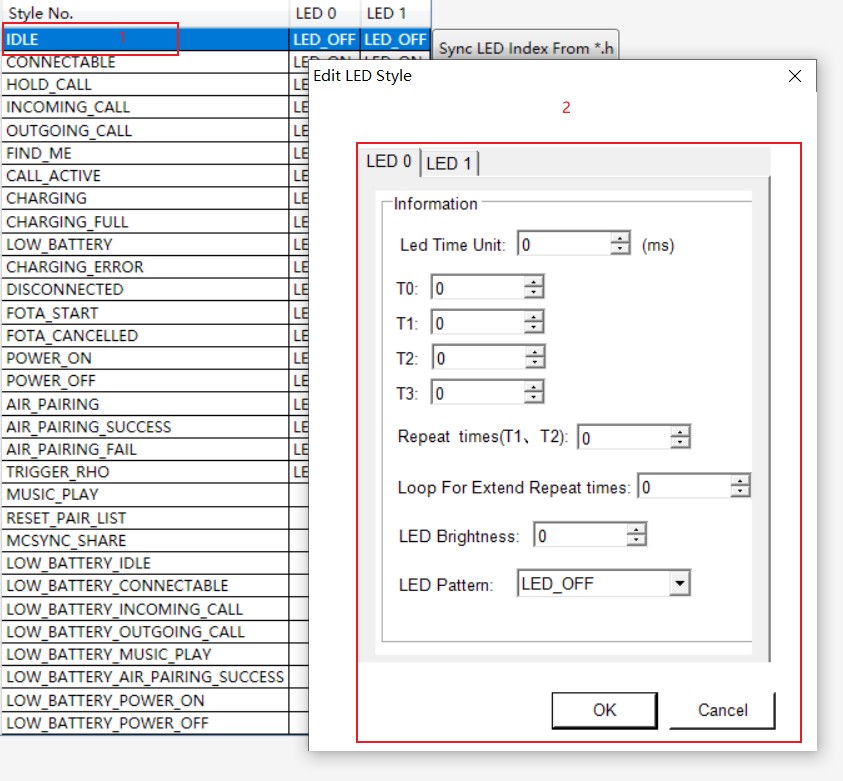

    configLED配置窗口

    下面根据上图，逐个解释一下各个配置窗口的意思

    1. Led Time Unit:时间单位，和下面的T0-T3等进行组合使用，例如T0 = T0 * Led Time Unit
    2. T0:启动LED的时间，相当于延时时间
    3. T1:LED亮的时间
    4. T2:LED灭的时间
    5. T3:两次（如果Repeat times为n，那么当重复了n之后，为一次）LED亮灭的时间
    6. Repeat times(T1,T2):T1和T2的重复次数，当为0的时候，无限次
    7. Loop For Extend Repeat times:T1 + T2 + Repeat times重复的次数，当为0的时候，无限次
    8. LED Brightness:亮度
    9. LED Pattern:模式，LED_ON(LED使能，上面的配置可用)，LED_OFF(LED失能，上面的配置不可用)

    configLED时间理解图

  6. 通过上面的解释，对于如何配置LED已经是很简单了，只要根据自己的LED显示模式，在上面的配置界面中，进行时间的修改，以达到我们想要的效果

    注意：默认代码支持的闪烁模式，如果要想支持呼吸灯模式，就要修改相应的代码，这里下一节代码分析时候说。
